手工单工位锡焊净化｜FC210S/D烟雾净化器解决方案

电子制造车间内，手工单工位锡焊广泛用于电子元器件焊接、线路板锡接、精密部件锡封等工序。手工烙铁作业过程中，高温熔化焊锡会释放锡烟、助焊剂挥发残留物以及超细金属微粒，狭小工作台空间内烟尘极易扩散。国内某电子加工企业多条手工锡焊工位饱受锡烟困扰，选用FC210S/D烟雾净化器完成工位烟尘改造，兼顾焊接产品品质、工位设备防护、操作人员职业健康，保障手工工位稳定作业。

产线工况与核心痛点

该企业电子车间大量配置独立手工锡焊工位，以元器件焊接、PCB线路板锡接作业为主，单工位独立操作，作业空间狭小；烙铁高温产生锡烟、助焊剂油气混合烟尘，普通小风扇仅能吹散烟尘，无法实现净化处理，衍生三大核心痛点。

• 烟尘残留物影响锡焊产品品质。手工锡焊作业产生的锡烟、助焊剂挥发残留物、超细金属微粒飘散沉降，附着在焊接口、元器件引脚以及线路板表面，造成焊锡虚焊、接口氧化、线路短路等不良现象。直接影响电子产品电气性能与连接稳定性，成品合格率下降，返工返修工作量增大，制约手工锡焊工序高品质生产目标。
• 烟尘加速工位精密工装设备损耗。手工锡焊工位配套电烙铁、焊台、精密工装夹具、检测仪表等设备；漂浮的锡烟颗粒、助焊剂油状残留物附着烙铁头、夹具以及仪表内部，造成烙铁头结渣积碳、温度失控，精密夹具活动部位卡滞，检测仪表出现显示偏差。降低锡焊操作精度与作业效率，烙铁头、夹具部件磨损老化加快，设备维护频次、备件更换成本上涨，频繁停机调试干扰手工工位连续作业。
• 突出职业健康隐患，不符合人性化生产要求。锡焊生成的锡烟、助焊剂分解有害气体伴随刺鼻异味，操作人员长期吸入会损伤呼吸道。工位空气污浊容易造成人员疲劳、注意力涣散，直接降低手工焊接作业效率，存在明确职业健康风险，难以满足电子车间人性化生产管理要求。

企业核心需求：选用单工位烟雾净化器，源头捕集锡烟、助焊剂挥发烟气；减少残留物沉降，保障PCB与元器件焊接品质；保护焊台、烙铁、精密夹具仪表，降低设备损耗；消除工位刺鼻烟气，降低操作人员健康伤害；设备体积小巧适配单工位桌面布局，控制运维耗材成本。

FC210S/D定制化手工锡焊工位净化解决方案

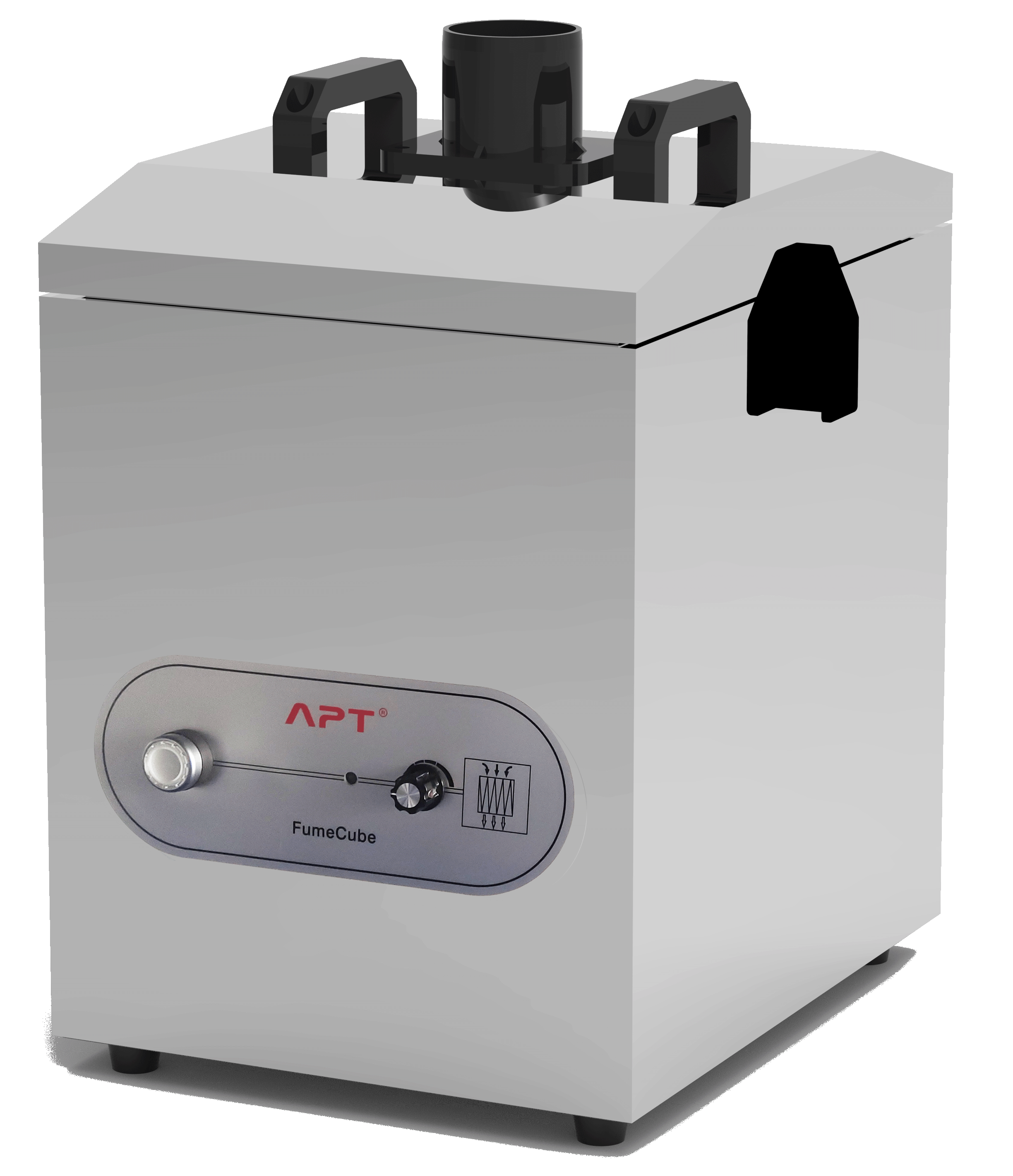

爱普特工程师实地勘测车间手工工位布局、烙铁作业点位、烟尘产生情况，落地FC210S/D烟雾净化器。设备参数：最大负压3200Pa，系统流量200m³/h，额定功率135W，电压220V，噪音＜55dB；控制方式PWM无极调速、压力反馈、声光指示报警；一台主机支持1‑2个工位；过滤系统包含预过滤垫、HEPA高效过滤芯（0.3μm过滤效率99.997%）、化学滤芯；可选配不锈钢万向除烟手臂、喇叭口集烟罩。

• 三级过滤，高效处理锡焊混合烟尘。F7预过滤垫优先拦截肉眼可见颗粒，减轻主滤芯负荷，延缓堵塞；HEPA高效滤芯捕捉超细锡金属微粒；化学滤芯针对性吸附助焊剂挥发有害气体、刺鼻异味；经过净化后的洁净空气回流车间，减少锡烟残留物沉降在PCB板与元器件表面。
• PWM无极调速+压力反馈，适配手工焊接多变工况。搭载PWM连续风量调节，可根据烙铁实际发烟大小调节吸力；具备压力反馈功能，滤芯阻力上升风机自动提升转速维持恒定流量，保证烟尘吸取效果；配置绿黄红三色声光报警，绿灯正常运行、黄灯滤芯趋近饱和提醒、红灯声光告警提示立即更换滤芯。

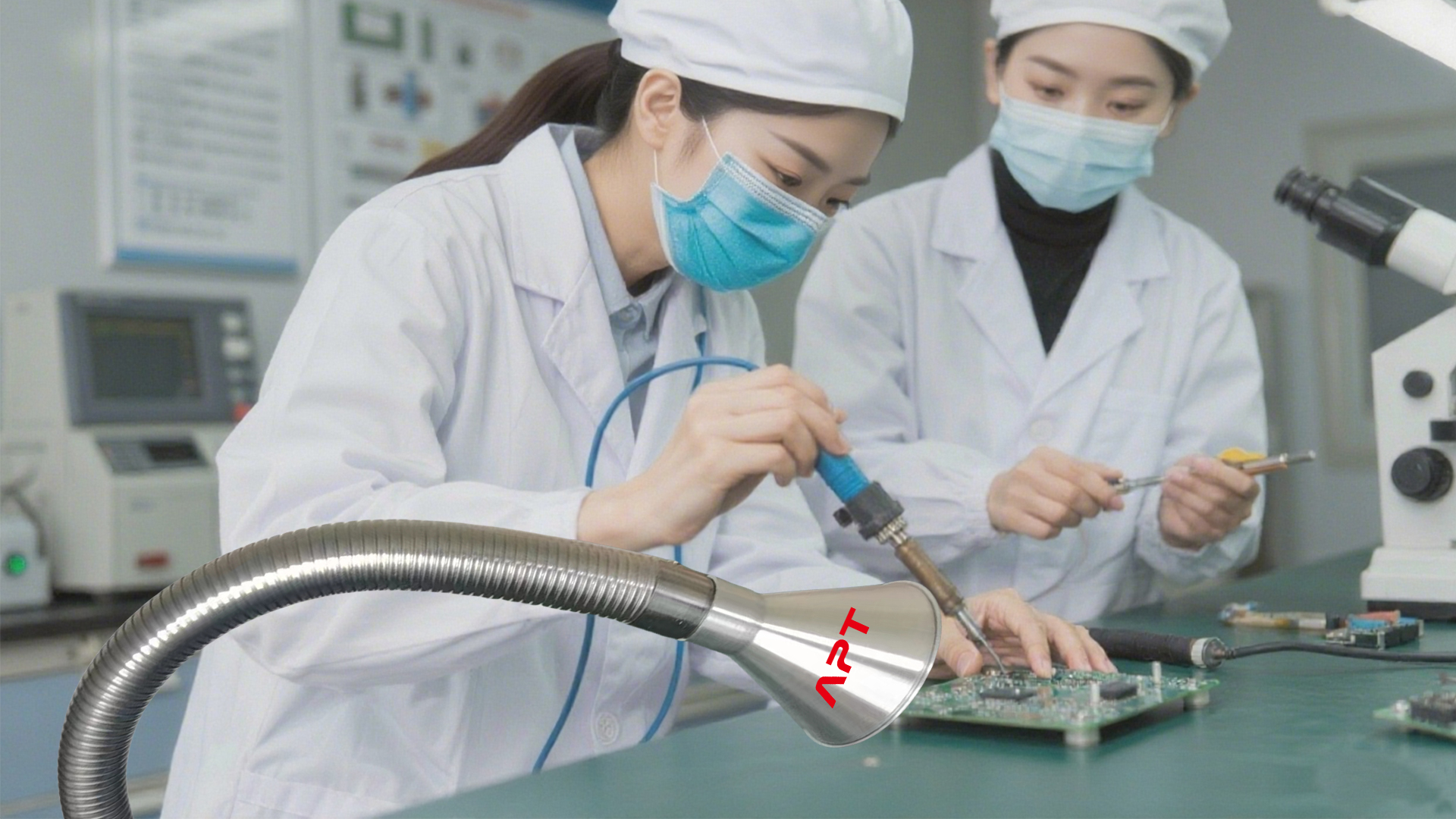

• 小巧机身，适配桌面单/双工位灵活部署。设备体积小巧，占地小，可放置工作台下方；可接1‑2路不锈钢万向除烟手臂，软管搭配喇叭口集烟罩，可自由调节集烟罩对准烙铁焊接点，实现烟尘产生瞬间源头捕集，抑制锡烟向外扩散；多台设备也可集群部署，适配车间大批量手工工位。
• 现场部署与工位运维培训服务。工程师指导手臂、软管管路布置，软管避免弯折，保证吸气通畅；交付后对车间运维人员开展培训，讲解预过滤垫、主滤芯更换流程，建立工位点检习惯，方便车间自主维护。

项目实施落地成效

• ✅ 锡焊产品品质提升：锡烟、助焊剂残留物得到源头收集，PCB板、元器件引脚表面附着物大幅减少，虚焊、接口氧化、线路短路不良下降，降低返工返修，实现手工工位高品质焊接。
• ✅ 减缓工位精密设备损耗：锡烟与助焊剂油气不再大量附着烙铁头、焊台、夹具、检测仪表，烙铁头结渣、夹具卡滞、仪表偏差故障减少，延长工装耗材使用寿命，减少停机调试，保障工位连续作业。
• ✅ 改善工位职业健康环境：工位锡烟、助焊剂刺鼻异味显著消除，减少锡烟对呼吸道伤害，改善操作工作业舒适度，满足电子车间人性化生产管理。
• ✅ 运维成本可控：预过滤垫分担大颗粒焊渣负荷，延长主滤芯使用寿命；声光报警提示滤芯维护更换，减少无效耗材损耗，降低隐性运维成本。

现场工艺主管评价：“手工锡焊工位空间小，锡烟和助焊剂气味很难处理，既怕残留污染电路板，又担心伤害操作工。FC210S/D体积小巧放在桌下很合适，锡烟吸除效果好，工位环境和焊接良率都得到改善。”

结语

电子车间手工单工位锡焊，烙铁产生锡烟、助焊剂油气混合烟尘，普通排风风扇只可吹散无法净化。如果您的手工锡焊工位同样面临电路板受烟尘污染、焊台夹具损耗、锡烟危害人员健康等难题，欢迎联系我们的专家，获取企业专属FC210S/D烟雾净化器定制净化解决方案。
