芯片半导体产线洁净风净化治理:FC180H烟雾净化系统守护先进制程芯片生产
在芯片半导体制造领域,光刻、刻蚀、薄膜沉积、离子注入是晶圆加工核心工序,先进7nm、3nm制程对车间送风洁净等级要求严苛。空气中悬浮微粒、AMC气态分子污染物、微量微生物一旦混入洁净送风,会直接作用于晶圆与高端工艺设备。国内某半导体制造企业芯片自动化产线面临洁净风杂质超标风险,选用FC180H净化系统对工艺辅助风、工位局部排风做净化处理,保障芯片产品品质、保护高端精密设备,兼顾人员职业健康与产线高节拍稳定运行。
产线工况与核心痛点
该企业芯片产线执行高等级洁净管控,运行光刻、刻蚀、薄膜沉积、离子注入多道关键工序;工艺过程会释放VOCs、酸碱类气态污染物,洁净送风一旦混入微粒、AMC气态分子污染物,衍生四大类严峻生产痛点。
-
杂质直接影响芯片产品品质,制约先进制程迭代。洁净风中携带的微粒、AMC气态分子污染物、微生物杂质,极易附着晶圆表面以及微细精密电路结构,引发电路短路、光刻图形缺陷、膜层夹层、金属薄膜被化学介质侵蚀等不良现象。造成芯片电性能异常,晶圆良率大幅下滑,返工、报废成本居高不下,严重制约7nm、3nm先进制程落地,难以达成高端芯片高品质生产目标。
-
污染物损伤超高价值精密工艺设备。光刻机、量检测设备、薄膜沉积设备、离子注入机对环境杂质高度敏感;洁净风中微粒与化学气态污染物附着镜头、光学光路、定位组件、设备腔体内部,带来镜头模糊、光路衰减、定位偏差、腔体污染等故障。直接降低芯片加工精度,加速光学元件、传动部件、精密腔体老化损耗,设备维护频次、备件更换成本上涨,非计划停机拉长,干扰产线自动化精密连续运转。
-
有害气体带来突出职业健康隐患。如果洁净风过滤净化不彻底,芯片工艺挥发的VOCs、酸碱有害气体残留于工位空气,长期接触会损伤操作人员呼吸道、皮肤黏膜;工位刺鼻异味造成人员疲劳、注意力涣散,作业效率下降,存在明确职业健康风险,不符合半导体行业人性化、合规化生产管理要求。
-
洁净度不达标威胁高节拍产线稳定运行。芯片产线属于高节拍、高精密自动化连续生产模式;洁净风微粒超标、气流不稳定,会破坏ISO 1‑3级洁净室管控标准。微粒堆积还容易诱发静电、电路短路,造成工艺突发中断,打断产线连续运转节奏,产能释放受限,无法满足芯片高效、清洁、稳定、精密的生产核心诉求。
企业核心需求:选用多级过滤净化系统,拦截固态微粒、吸附AMC气态分子污染物、VOCs与酸碱气体;减少杂质附着晶圆,保障芯片良率;保护光刻机等高价值精密工艺设备;降低有害气体对操作人员伤害;协助维护洁净室等级,保障自动化产线高节拍稳定运行,合理管控运维成本。
FC180H定制化芯片产线净化解决方案

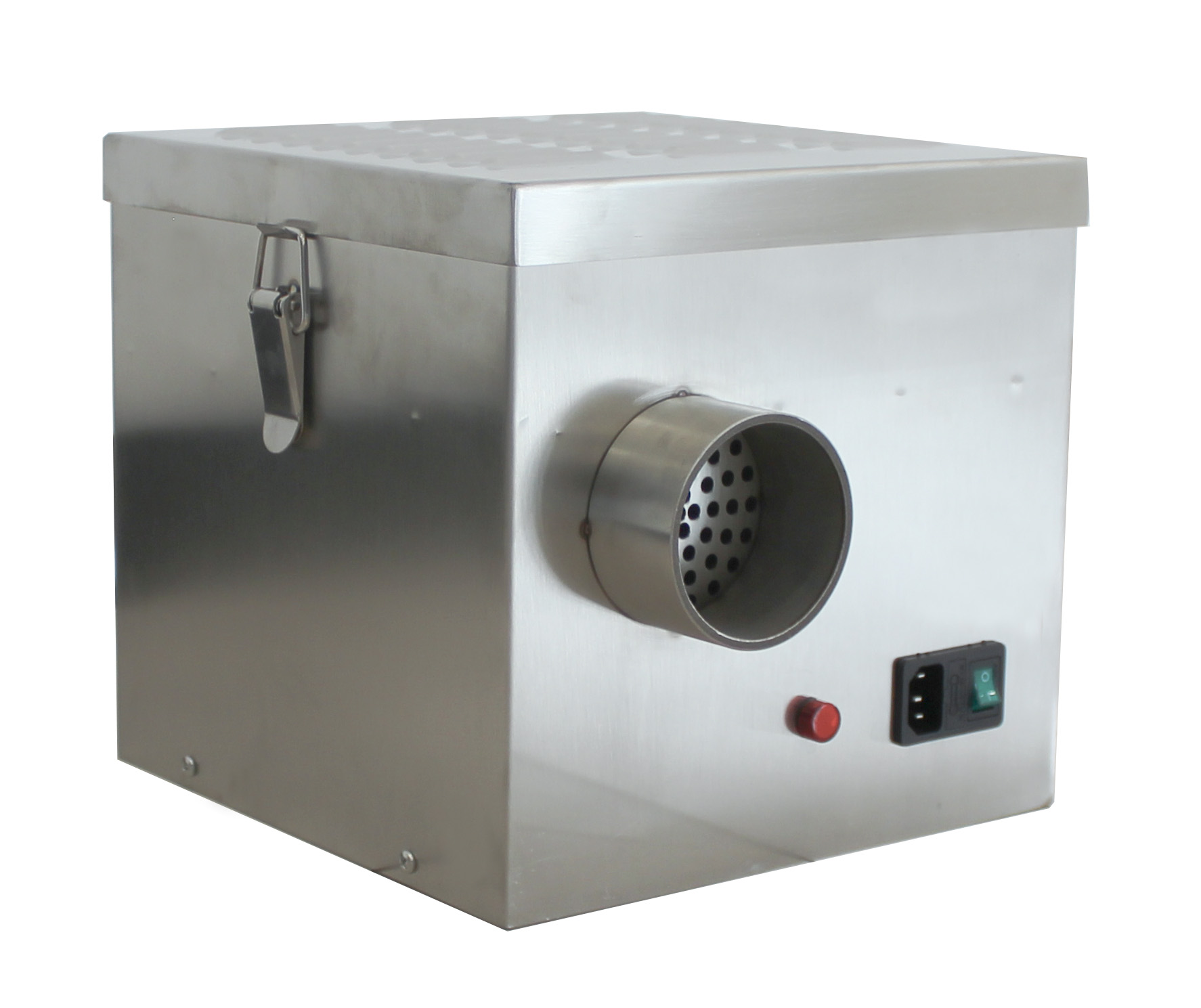

爱普特工程师实地勘测芯片产线工位布局、工艺废气成分、洁净室等级要求,落地FC180H净化系统。设备参数:最大风量200m³/h,额定功率135W,电压220V,噪音<55dB;配置预过滤+HEPA高效过滤器;HEPA对0.3μm颗粒物过滤效率99.997%;指示灯+声光报警;支持风量无级调速,可选配不锈钢万向除烟手臂、喇叭口集烟罩,适配半导体芯片局部工位废气与辅助洁净风净化工况。
-
三级复合过滤结构,同步拦截微粒与AMC气态污染物。预过滤层先行截留大颗粒杂质,延缓主过滤器堵塞;HEPA高效过滤器高效捕捉0.3μm及以下微颗粒,阻挡微粒、微生物进入循环气流;专用化学滤料层针对性吸附VOCs、酸碱气体、AMC气态分子污染物,降低气态分子污染对晶圆、腔体的侵蚀风险,输出洁净气流,减少工艺杂质来源。
-
智能声光报警,适配半导体车间运维规范。设备采用三色LED状态提示:绿灯代表正常运行;黄灯滤芯趋近饱和提醒更换;红灯触发声光报警,要求立即更换滤芯;支持转速无级调节,可匹配工位废气浓度调节风量,在满足净化效果前提下延长滤芯使用寿命。整机低噪音<55dB,不会干扰芯片车间精密检测设备。
-
小巧机身灵活适配洁净车间布局。整机体积紧凑,可放置于芯片局部工艺工位旁,用于工艺点源废气捕集,也可用于局部循环风净化;可选配不锈钢万向除烟手臂、喇叭口集烟罩,对准工艺废气产生点位做源头捕集,避免污染物扩散进入洁净室循环风,不占用洁净车间宝贵的主体空间。
-
现场部署与洁净车间专项运维培训。工程师结合洁净车间规范规划管路、集烟点位,避免二次污染;交付后针对车间运维人员开展培训,明确预过滤、主滤芯更换操作,严格匹配洁净室作业规范,建立滤芯点检台账,方便工厂自主运维。
项目实施落地成效
-
✅ 芯片产品品质得到保障:固态微粒、AMC气态分子污染物得到有效拦截,晶圆表面杂质附着大幅减少,光刻缺陷、膜层不良、电路短路类问题下降,减少返工报废,为先进制程高品质生产提供环境支撑。
-
✅ 保护高价值精密工艺设备:微粒、化学有害气体不再大量侵入光刻机、检测设备腔体与光学组件,镜头污染、光路衰减、腔体腐蚀故障减少,降低光学元器件更换频次,减少意外停机,保障产线精密自动化运转。
-
✅ 改善工位职业健康环境:VOCs、酸碱有害气体得到吸附处理,工位刺激性气味减弱,降低有害介质对员工呼吸道、皮肤黏膜的伤害,满足半导体产线人性化合规生产要求。
-
✅ 助力洁净室与产线稳定运行:减少点源污染物扩散,协助维持ISO 1‑3级洁净室管控标准;降低微粒堆积带来静电、短路、工艺中断风险,保障芯片产线高节拍连续生产,充分释放产能。
-
✅ 运维成本可控:预过滤分担大颗粒负荷,延长主滤芯使用寿命;声光预警提示滤芯维护,减少无效耗材损耗,降低隐性运维成本。
现场工艺主管评价:“芯片先进制程对空气中微粒极其敏感,一旦管控不到位就会影响晶圆良率和昂贵设备。FC180H这套多级净化方案,颗粒物和有害气体同步处理,小巧适配洁净车间,给产线增加一层可靠环境防护。”
结语
芯片光刻、刻蚀等先进制程,仅仅依靠主洁净空调,很难完全消除局部工位点源产生的微粒与AMC气态分子污染物。如果您的半导体芯片产线同样面临晶圆良率受杂质影响、精密设备易被污染、工位有害气体、洁净等级管控压力等难题,欢迎联系我们的专家,获取企业专属净化系统定制净化解决方案。
