自动化锡焊净化｜PF4000iD智能净化系统解决方案

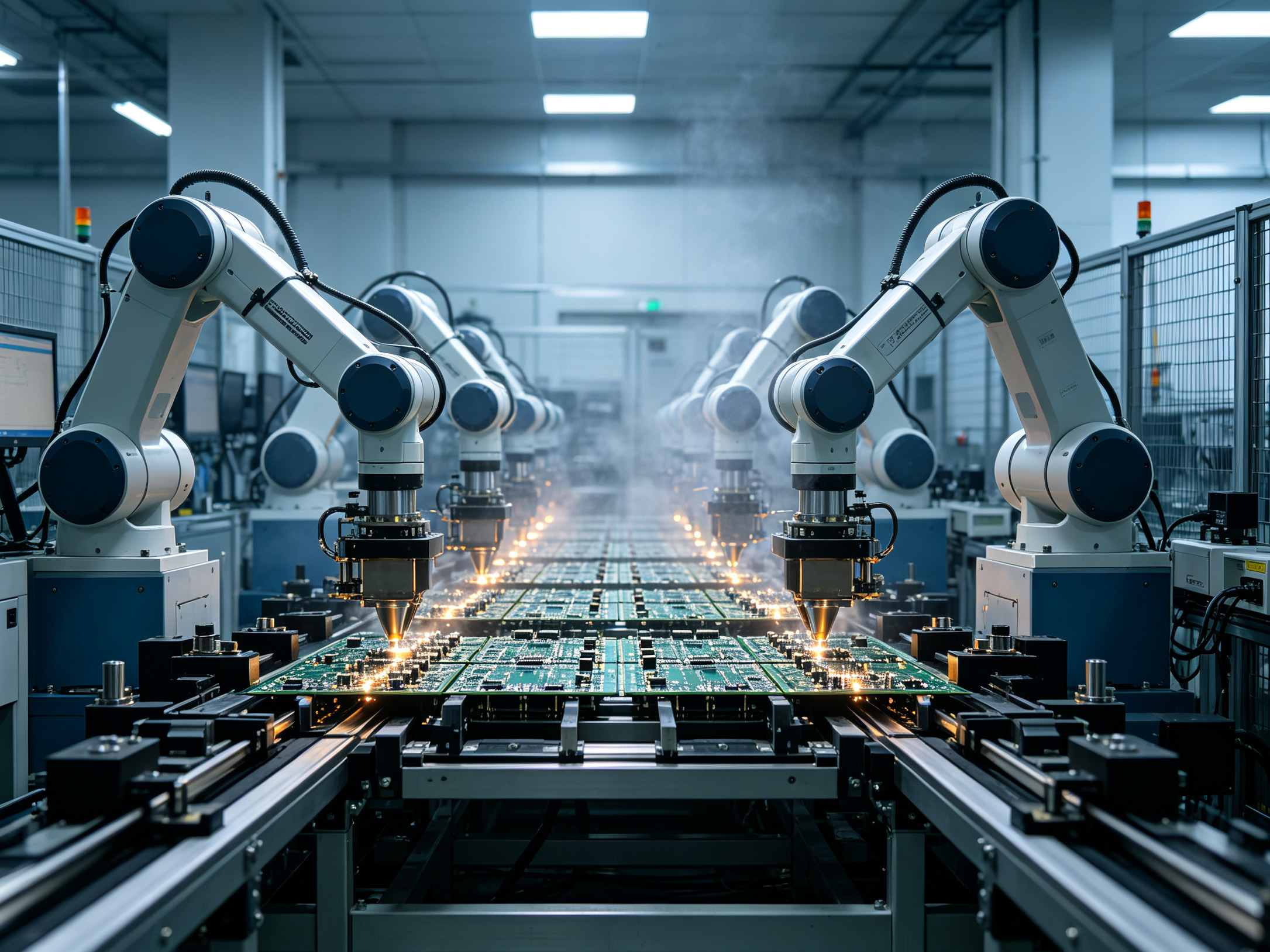

电子制造自动化产线中，自动化流水线锡焊、机械臂精准锡接、批量元器件自动焊封得到大规模应用。高节拍连续作业状态下，焊锡高温持续释放锡烟、焊渣碎屑、助焊剂挥发残留物以及超细金属微粒。半封闭工位会出现烟气泄漏，普通小型净化器风量不足、缺少智能监控，无法匹配流水线不间断生产工况。国内某电子制造企业多条自动化锡焊流水线遭遇烟尘困扰，选用PF4000iD智能净化系统完成集中烟尘治理改造，兼顾产品品质、精密自动化设备防护、运维人员职业健康，保障高节拍流水线稳定连续生产。

产线工况与核心痛点

该企业多条全自动锡焊流水线依靠机械臂完成元器件批量焊接，产线24小时高节拍运行；焊接产生大量锡烟、助焊剂油气、金属微颗粒，半封闭工位存在烟气外溢，烟尘持续飘散，衍生四大生产痛点。

• 烟尘诱发批量不良，制约高品质批量化生产。自动锡焊持续产出的锡烟、焊渣碎屑、助焊剂挥发残留物、超细金属微粒，附着在焊枪喷嘴、传送轨道与待焊工件表面，造成焊锡虚焊、漏焊、接口氧化、线路短路缺陷。极易出现批量不良，产品品质一致性变差，成品合格率下滑，返工返修、物料损耗成本增加，制约自动锡焊高品质、批量化生产目标。
• 残留物侵蚀整套自动化精密设备。自动锡焊产线依赖自动化焊枪、精密机械臂、传送轨道、温控系统、视觉定位设备协同作业；锡烟颗粒、助焊剂油状残留物附着、堆积，造成焊枪喷嘴结渣堵塞、机械臂定位偏移、轨道卡滞、温度控制失准、视觉镜头识别模糊。焊接精度与自动化作业效率下降，核心部件加速磨损老化，设备维护频次、备件更换成本上升，批量停机检修时间拉长，直接干扰自动化产线连续运转。
• 烟气外溢带来运维巡检人员职业健康隐患。流水线虽为半封闭作业，但依然会有锡烟、助焊剂有害气体、刺鼻异味向外泄漏扩散。现场巡检、运维人员长期接触泄漏污染物，呼吸系统、皮肤黏膜会受到损伤；车间弥漫的刺激性异味造成人员疲劳、注意力涣散，降低巡检运维工作效率，存在潜在职业健康风险，不符合自动化产线人性化、合规化生产管理要求。
• 烟尘堆积威胁整条流水线稳定运行。自动锡焊属于高节拍全自动连续生产模式，锡烟扩散快、颗粒物悬浮时间久，焊渣碎屑容易沉积在设备缝隙、传送轨道内部。既污染车间环境，破坏现场6S管理标准；堆积焊渣还会引发机构卡滞、电路短路故障，造成整条流水线非计划停机，带来直接产能损失，无法满足自动锡焊高效、清洁、稳定、连续的生产需求。

企业核心需求：选用大流量智能净化系统，对接自动化锡焊流水线，源头捕集锡烟、焊渣碎屑、助焊剂挥发烟气；减少工件污染，规避批量焊接不良；保护焊枪、机械臂、视觉定位等高价值自动化设备；处理工位外溢烟气，保障巡检运维人员职业健康；适配24小时高节拍流水线，具备运行状态实时监控、异常报警，降低产线停机风险，管控整体运维成本。

PF4000iD定制化自动化锡焊产线净化解决方案

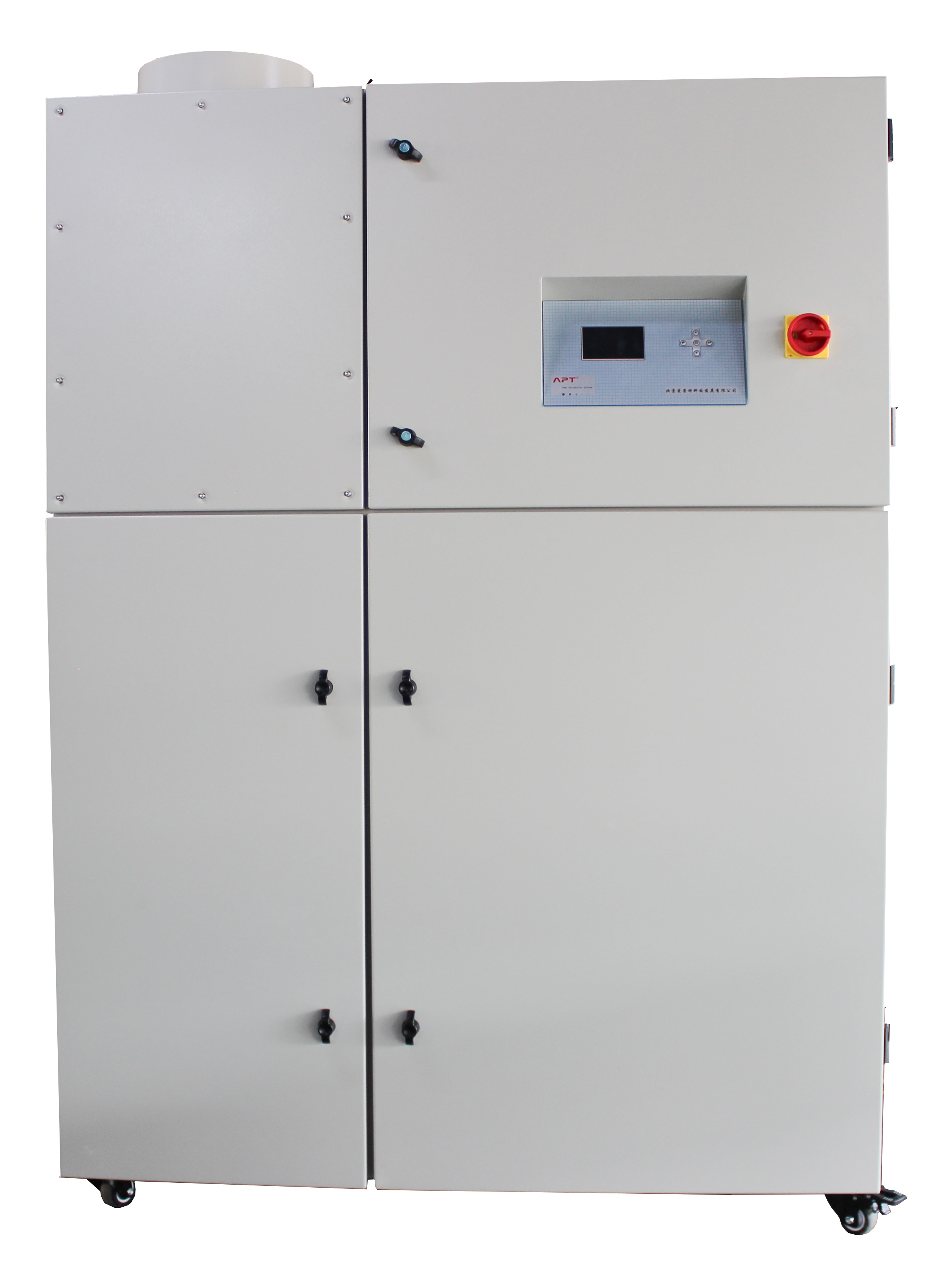

爱普特工程师实地勘测自动化锡焊流水线工位布局、产线节拍、烟气产生量级，落地PF4000iD智能净化系统。设备参数：额定流量4000m³/h，额定功率4.0KW，电压380V，噪音< 75dB；智能LCD液晶显示屏，实时显示温度、真空度、烟尘、气体、滤芯状态；压力闭环维持设定真空度，支持温度、粉尘、有害气体多重声光报警；过滤结构包含预过滤袋、HEPA高效滤筒（0.3μm过滤效率99.9%）、化学主过滤层。

• 三级分层过滤，处理流水线持续混合烟尘。预过滤袋优先拦截大颗粒焊渣碎屑，保护后端滤芯，延缓堵塞；HEPA高效滤筒捕捉超细锡金属微粒；化学过滤层针对性吸附助焊剂裂解有害气体与刺鼻异味；源头收集流水线焊接烟气，减少烟尘外溢，降低工件、自动化机构被残留物污染风险。
• LCD智能监控+多重报警，适配24小时自动化产线。整机搭载LCD液晶显示屏，直观实时查看进气温度、系统真空度、烟尘、有害气体、滤芯损耗状态；压力传感器闭环自动维持设定真空度；支持温度超限、粉尘泄露、有害气体异常多重声光报警，出现异常及时告警，便于运维人员提前处置，规避流水线次生故障。可对接产线信号，实现与自动化锡焊设备启停联动。
• 4000m³/h大流量集中处理，适配流水线管道集烟。大处理风量可对接流水线封闭集烟管道，对多个自动焊点位集中捕集烟气；根据产线实际工况完成真空度测试与参数设定；管道做密封处理，减少烟气泄漏；多台PF4000iD可集群并联，适配多条并行自动化锡焊流水线。
• 现场管路规划与专项运维培训服务。工程师结合机械臂运动轨迹、流水线结构规划集烟管路，规避管路弯折压降；交付后针对运维人员开展专项培训，讲解预过滤袋、滤筒、主过滤器规范更换流程，强调更换滤芯时做好防护，建立产线点检台账，方便工厂自主运维。

项目实施落地成效

• ✅ 保障自动化焊接产品品质：锡烟、助焊剂残留物被源头收集，工件、焊枪喷嘴、传送轨道粉尘附着大幅减少，虚焊、漏焊、接口氧化等批量不良下降，减少返工物料损耗，助力流水线实现高品质批量化焊接生产。
• ✅ 减缓自动化精密设备损耗：烟尘与助焊剂油气不再大量侵蚀焊枪、机械臂、轨道、视觉组件，焊枪喷嘴结渣堵塞、定位偏差、镜头污染故障频次下降，核心部件使用寿命延长，减少停机检修，保障自动化流水线连续运转。
• ✅ 降低巡检运维人员职业健康风险：工位烟气外溢得到有效抑制，车间刺鼻异味明显减弱，降低泄漏烟气对巡检运维人员呼吸道、皮肤黏膜伤害，满足自动化产线人性化合规生产要求。
• ✅ 产线运行更加稳定可控：焊渣碎屑被集中收集，减少设备缝隙、轨道部位粉尘堆积，降低机构卡滞、电路短路引发的停机故障；智能屏幕可视化监控+多重报警，异常提前预警，减少非计划停机带来的产能损失，满足高效清洁连续生产需求。
• ✅ 运维成本可控：预过滤袋拦截大颗粒焊渣，延长后端滤芯使用寿命；设备可视化状态提示，按需开展滤芯更换，减少无效耗材损耗，降低产线隐性运维成本。

现场设备主管评价：“自动化锡焊流水线24小时不停机，锡烟和助焊剂油气一直是难题，既怕造成批量产品不良，又担心焊枪、视觉设备结渣故障，还要兼顾巡检人员安全。PF4000iD大流量带智能监控，烟气处理到位，产线整体稳定性得到明显提升。”

结语

自动化高节拍锡焊流水线，半封闭工位会持续泄漏锡烟与助焊剂烟气，普通小型净化器风量不足、缺少状态监控，难以匹配流水线不间断生产。如果您的自动锡焊产线同样面临工件批量不良、自动化设备结渣故障、烟气外溢、流水线停机风险等难题，欢迎联系我们的专家，获取企业专属PF4000iD智能净化系统定制净化解决方案。
